IEC 61000-4-18慢速阻尼振蕩波形技術參數

測試電壓范圍

0.2 KV～3.3 KV ,±10%（源端口）

極性

正、負(磁場有正負極模式)

源阻抗

200 ohm ±20%

上升時間

75 ns ±20%

重復頻率

1～500 Hz,可調

100 kHz (1～50 Hz)

1 MHz (1～500 Hz)

注：校驗頻率為400 Hz

振蕩頻率

100 kHz，1 MHz ±10%

衰減率

PK5＞PK1的50%，Pk10＜PK1的50%

脈沖持續時間

1～99 S

脈沖間隔

1～99 S

重復次數

1～999

觸發方式

自動、手動

同步

0°～360°, 1°步進設置或隨機方式

耦合網絡

內置三相交、直流自動耦合/去耦網絡

通用參數

顯示屏

5.7英寸TFT觸摸屏

工作電源范圍

AC 110 V/220 V，±10%，50 Hz/ 60 Hz (大陸地區默認AC 220 V 50 Hz)

保險絲

6 A

最大功耗

200 W

儀器工作狀態指示

前面板LED指示、LCD顯示

機箱尺寸

4U、6U、22U、35U

儀器重量

依機箱尺寸30 kg ～ 550 kg不等

環境溫度

15 ℃～35 ℃

相對濕度

45 % ～75 %

大氣壓力

86 kPa ～106 kPa

IEC 61000-4-10阻尼振蕩磁場技術參數（選配）

測試電流范圍

5 A ～120 A ±10%

極性

正、負、先正后負

重復頻率

1～500 Hz可調

100 kHz (1 ～50 Hz)

振蕩頻率

100 kHz，1 MHz ±10%

衰減率

PK5＞PK1的50%，PK10＜PK1的50%

脈沖持續時間

1～99 S

脈沖間隔

1～99 S

重復次數

1～999

IEC 61000-4-18 CDN 418系列 耦合/去耦網絡（選配）

CDN 418AFL8(4A)

脈沖電壓: 4 kV

耦合模式: 電容耦合

最大電流: 4 A

GDT耦合: CD 418G（可選配）

TVS耦合: CD 418T（可選配）

CDN 418TH8

脈沖電壓: 4 kV

耦合模式: 電容耦合

最大電流: 1 A

磁場線圈TCXS 111（選配）

磁場強度

1 A/m～400 A/m

測試時間

≤100 A/m持續運行5小時

100 A/m以上 ＜10 S

整體線圈尺寸

1400×1000 mm長×寬

線圈高度可調行程：500 mm

線圈尺寸

1000×1000 mm 長×寬，單匝

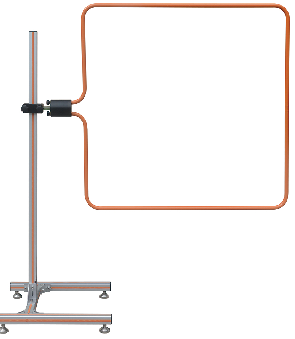

線圈圖片

DOS 300系列選型

型號

內置耦合/去耦網絡額定交流電壓

內置耦合/去耦網絡額定直流電壓

內置耦合/去耦網絡額定電流

DOS 300(2XXX)

無

無

無

DOS 300(138X16)

380V

無

16A

DOS 300(1384016)

380V

400V

16A

DOS 300(3384016)

380V

400V

16A

DOS 300(122X10)

220V

無

10A

DOS 300.2(169100100)

690 V

1000V

100A

DOS 300.2(1384032)

380V

400V

32A

DOS 300.2(3384032)

380V

400V

32A

DOS 300.2(3694032)

690V

400V

32A

DOS 300.2(14410032)

440V

1000V

32A

DOS 300.3(170150300)

700V

1500V

300A

根據客戶需求可定制

隨機標配

電源線、測試線、接地線、保險絲、說明書
