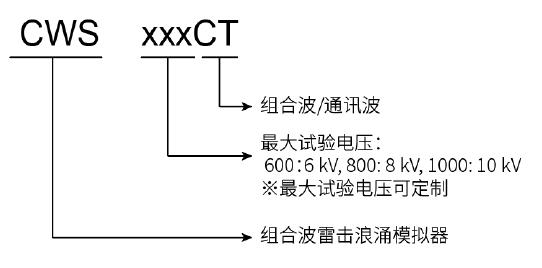

產品命名規則：
|
組合波1.2/50 μs、8/20 μs主要技術參數 |
|
|
測試電壓范圍 |
CWS 600CT: 0.3 kV ~ 6.0 kV± 10% CWS 800CT: 0.3 kV ~ 8.0 kV± 10% CWS 1000CT: 0.3 kV ~ 10.0 kV± 10% |
|
電壓上升時間 |
1.2 μs± 30% |
|
電壓持續時間 |
50 μs± 20% |
|
測試電流范圍 |
CWS 600CT: 0.15 kA~3.0 kA± 10%（2 ohm） CWS 800CT: 0.15 kA~4.0 kA± 10%（2 ohm） CWS 1000CT: 0.15 kA~5.0 kA± 10% (2 ohm） |
|
電流上升時間 |
8 μs± 20% |
|
電流持續時間 |
20 μs± 20% |
|
極性 |
正，負，正負交替 |
|
輸出阻抗 |
2 ohm |
|
重復率 |
11 s ~ 99 s (最短時間取決于實驗電壓) |
|
實驗次數 |
1–999次 |
|
電壓峰值檢測 |
前面板BNC輸出1000 V:1 V; 液晶屏顯示測量值 |
|
電流峰值檢測 |
前面板BNC輸出500 A: 1 V; 液晶屏顯示測量值 |
|
觸發方式 |
自動、手動、外觸發輸入 |
|
電壓波1.2/50 μs主要技術參數（選購功能） |
|
|
測試電壓范圍 |
CWS 600CT: 0.3 kV ~ 6.0 kV± 10% CWS 800CT: 0.3 kV ~ 8.0 kV± 10% CWS 1000CT: 0.3 kV ~ 10.0 kV± 10% |
|
電壓上升時間 |
1.2 μs± 30% |
|
電壓持續時間 |
50 μs± 20% |
|
極性 |
正，負，正負交替 |
|
輸出阻抗 |
500 ohm |
|
重復率 |
11 s ~ 99 s (最短時間取決于實驗電壓) |
|
實驗次數 |
1–999次 |
|
電壓峰值檢測 |
前面板BNC輸出1000 V:1 V; 液晶屏顯示測量值 |
|
觸發方式 |
自動、手動、外觸發輸入 |
|
組合波10/700 μs、5/320 μs主要技術參數 |
|
|
測試電壓范圍 |
CWS 600CT: 0.3 kV ~ 6.0 kV± 10% CWS 800CT: 0.3 kV ~ 8.0 kV± 10% CWS 1000CT: 0.3 kV ~ 10.0 kV± 10% |
|
電壓上升時間 |
10 μs ± 20% |
|
電壓持續時間 |
700 μs ± 20% |
|
測試電流范圍 |
CWS 600CT: 7.5 A ~ 150 A± 10%（40 ohm） CWS 800CT: 7.5 A ~ 200 A± 10%（40 ohm） CWS 1000CT: 7.5 A ~ 250 A± 10% (40 ohm） |
|
電流上升時間 |
5 μs ± 20% |
|
電流持續時間 |
320 μs ± 20% |
|
極性 |
正，負，正負交替 |
|
輸出阻抗 |
15 ohm、40 ohm |
|
重復率 |
16 s - 99 s (最短時間取決于實驗電壓) |
|
實驗次數 |
1–999 次 |
|
觸發方式 |
自動、手動、外觸發輸入 |
|
通用參數 |
|
|
顯示屏 |
5.7英寸TFT彩色觸摸屏 |
|
工作電壓范圍 |
AC 110 V/220 V，±10%，50/60 Hz（國內默認AC 220V） |
|
保險絲 |
6 A |
|
最大功耗 |
200 W |
|
用戶存儲空間 |
無窮（PC） |
|
通訊方式 |
以太網、RJ45 |
|
外部控制方式 |
BNC, 5 V TTL |
|
CRO觸發輸出 |
BNC, 5 V TTL |
|
運行控制輸入 |
BNC, 5 V TTL |
|
外部同步輸入 |
45-65 Hz,同名端與異名端之間20-500 V 同名端、異名端與機殼0-500 V |
|
警告燈輸出 |
0-220 V AC 10 A / 0-48 V DC 3 A 電源取決于外接信號燈的種類 |
|
安全電路 |
安全回路未關閉時停止工作 |
|
失效檢測 |
失效時前面板LCD顯示、并中斷儀器工作 |
|
儀器工作狀態指示 |
前面板LED指示、LCD顯示 |
|
儀器接地連接方式 |
使用扁平接地線 |
|
EUT電源電壓注入 |
4 mm香蕉插頭線 |
|
檢測輸出方式 |
標準1米同軸線 |
|
機箱尺寸（W*H*D） |
19英寸/6U 450 mm (W) * 280 mm(H) * 610 mm（D） |
|
儀器重量 |
約38 kg |
|
溫度范圍 |
15–35 ℃ |
|
濕度范圍 |
45%-75% |
|
氣壓范圍 |
86 kPa～106 kPa |
|
附件 |
|
測試線，三芯電源線，扁平接地線，同軸線，保險絲（備用件），使用說明書 |
|
選配測試功能和附件 |
|
1. Surge耦合去耦網絡 SPN系列IEC61000-4-5 SPN 3816T/32T（三相380 V 16 A / 32 A） SPN 38100T（三相380 V 100 A） SPN 6916T/32T（三相690 V 16 A / 32 A） |
|
2. 信號線/通訊線測試用耦合/去耦網絡 IEC61000-4-5 （A）4線通訊線耦合/去耦網絡 （B）8線通訊線耦合/去耦網絡 |
|
3. 脈沖磁場轉換器 PMC 1200 IEC 61000-4-9 |
|
4. 磁場線圈 ： TCXS111單匝線圈 1 m X 1 m |
|
5. 高壓差分探頭，型號VCF-80測試電壓8 KV， 衰減1000：1 |
|
6. 寬帶電流監測鉗 型號：CM 0220M |
|
7. Corelab軟件 |
