產品概述
CN 416M4N-32 耦合網絡適用于（共模傳導抗擾）2線或3線線纜，其耦合共模傳導抗擾電壓可達到300V。嚴格按照IEC 61000-4-16:2015標準要求來設計。
產品特點
> 4線共模同時注入
> 快速短接開關，用于DC耦合
> 香蕉頭端子信號注入
|
技術參數 |
|
|
標準 |
IEC 61000-4-16:2015 |
|
耦合頻率 |
0 Hz-150 kHz ，CW波 |
|
線路阻抗 |
400 Ω*4（精度1%） |
|
耦合電壓 |
300 V |
|
耦合模式 |
4線共模 （同時對地） |
|
耦合器件 |
1 μF電容器（精度1%） |
|
工作電壓 |
最大 690 V DC |
|
工作電流 |
最大 32 A |
|
AE/EUT端口類型 |
4mm香蕉頭 |
|
信號注入端口類型 |
4mm香蕉頭 |
|
通用參數 |
|
|
重量 |
約3.6 kg |
|
尺寸 |
360 mm×220 mm×135 mm（長×寬×高） |
|
殼體材料 |
鋁合金 |
|
環境溫度 |
15℃ - 35℃ (操作條件) |
|
相對濕度 |
45% - 75% (操作條件) |

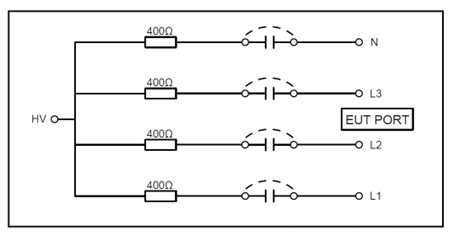

標準原理圖：
測試連接示意圖：
