特點：
> 滿足200 Hz ~ 5 MHz交變信號電流測量需要
|
技術參數 |
|
|
靈敏度* |
0.1 V/A |
|
輸出阻抗 |
50 Ω |
|
最大峰值電流 |
1,000 A |
|
最大連續電流（有效值） |
20 A |
|
上升時間 |
70 ns |
|
安秒積 |
100 mA?s |
|
下限頻率（-3dB） |
200 Hz |
|
上限頻率（-3dB） |
5 MHz |
|
內直徑 |
45 mm |
|
外尺寸 |
151 mm(W)*45 mm(H)*160 mm(D) |
|
接口形式 |
BNC type |
|
工作溫度 |
0℃ ~ 65℃ |
|
重量 |
約1.7 kg |
|
*本卡式寬帶電流監測鉗端接50 Ω時，靈敏度（轉移阻抗）為0.05 V/A。 |
|

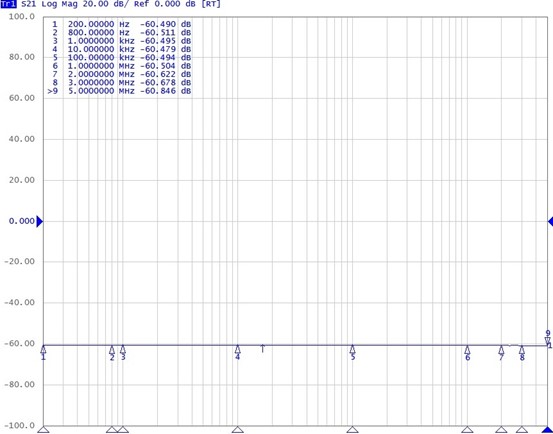

CCM 0105M卡式寬帶電流監測鉗s21曲線
說明：負載阻抗為50 Ω時：轉移阻抗（dB）=s21+34dB
負載阻抗為1MΩ時：轉移阻抗（dB）=s21+34dB+6dB
