產品概述：
作為3CTEST全新推出的第四代產品EDS MAX20手持式靜電放電發生器，符合 IEC 61000-4-2-2025等國際標準。該設備測試電壓高達20 kV，配備3.5英寸高清彩色觸摸屏，采用緊湊機身設計與人性化的交互界面，兼具便攜特性與精準波形輸出能力。
通過搭載的三種智能測試模式，EDS MAX20不僅可以滿足研發階段的深入測試需求，也能勝任質檢環節的驗證工作。其輕量化的設計與直觀的操作界面，為電子電氣產品的抗干擾性能評估提供了高效可靠的解決方案。
產品特點：
|

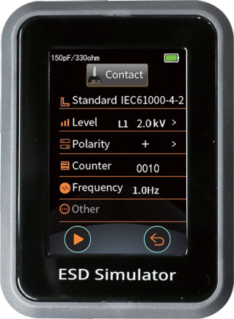

> 3.5寸彩色觸摸屏控制 |
|
|
> 測試電壓最高可達20 kV |
|
|
> 人體工程學設計和UI設計 |
|
|
> 放電模塊可更換，自動識別 |
|
|
> 內置標準測試程序庫 |
|
|
> 充電電池最長可工作18小時 |
|
|
> 支持通過光纖通信進行遠程控制 |
|
|
> 內置3種測試模式：標準測試、排程測試和簡易測試 |
|
通用參數 |
||
|
顯示屏 |
3.5英寸彩屏 |
|
|
語言 |
中文、英文 |
|
|
自動關機功能 |
無操作時自動關機：5 min / 10 min / 15 min / 30min / 從不 |
|
|
亮度設置 |
0 - 100%亮度設置 |
|
|
熄屏設置 |
無操作時自動熄屏：5 min / 10 min / 15 min / 30min / 從不 |
|
|
記錄日志 |
記錄最近4組試驗參數 |
|
|
通訊方式 |
光纖通訊 |
|
|
儀器接地連接方式 |
4mm香蕉插頭 |
|
|
儀器尺寸 |
285 mm × 85 mm × 245 mm |
|
|
儀器重量 |
約1.25 kg (含電池) |
|
|
溫度范圍 |
15 ℃ - 35℃ |
|
|
相對濕度 |
30% - 75% (無凝露) |
|
|
氣壓范圍 |
86 kPa - 106 kPa |
|
|
技術參數 |
||
|
靜電槍參數 |
||
|
電壓范圍 |
0.5 kV - 20 kV(±5%) |
|
|
電壓步進 |
100V |
|
|
極 性 |
正/ 負/ 先正后負 |
|
|
保持時間 |
5 s - 10 s |
|
|
默認放電電極 |
空氣放電圓頭/ 接觸放電尖頭 |
|
|
默認RC模塊 |
150 pF / 330 ohm |
|
|
RC模塊識別 |
自動識別并LCD顯示 |
|
|
控制方式 |
觸摸屏，觸發鍵，光纖遠程控制 |
|
|
重復頻率 |
單次/ 0.1 / 0.2 / 0.5 / 1 / 2 / 5 / 10 / 20 Hz |
|
|
觸發模式 |
手動& 自動 |
|
|
脈沖計數 |
1 - 9999 |
|
|
排程測試 |
最多4個排程等級，按順序測試 |
|
|
TDT計數功能 |
檢測槍頭電壓低于設置電壓的閾值時計數一次 |
|
|
自檢 |
使用前可以使用自檢功能自動校驗 |
|
|
溫濕度 |
內置溫濕度計，可以用作記錄環境和儀器保護 |
|
|
電壓閾值 |
50%，60%，70%，80%，90% |
|
|
電池組參數 |
||
|
電池類型 |
鋰電池 |
|
|
模組電壓 |
3 * 3.7 V |
|
|
容 量 |
27 Wh |
|
|
電池續航時間 |
接觸放電20 kV，1 Hz，先正后負，約12 h |
|
|
接觸放電8 kV，1 Hz，先正后負，約18 h |
||
|
電池充電器供電電壓 |
100 V - 240 V，50 - 60 Hz |
|
|
電池充電時間 |
約4 h |
|
|
循環壽命 |
300次＞ 80% |
|
