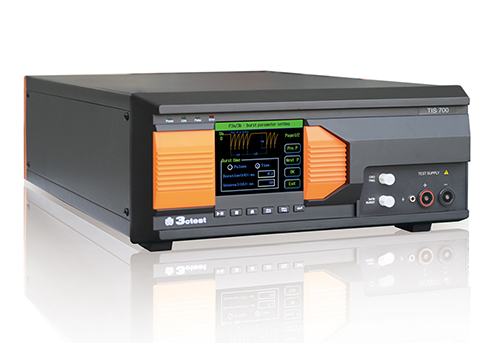

技術參數 |
|||||||||
|
微脈沖發生器模塊P1/2a |
電快速瞬變/脈沖群發生器模塊P3a/3b |
||||||||
|
測試電壓 |
25-600V |
25-700V |
|||||||
|
極性 |
正/負 |
正/負 |
|||||||
|
上升時間Tr |
0.5us - 1us. 1.5us - 3us. 無負載 |
5ns土30% into 50 ohm負載 5ns土30% into 1,000 ohm負載 |
|||||||
|
持續時間Td |
50us 土20%無負載 12us 土20%匹配負載 1ms 土20% 無負載 1ms 土20% 50 ohm匹配負載 2ms土20% 無負載 1.5ms土20% 10 ohm匹配負載 0.2ms 土20% 無負載 0.3ms 土20% 無負載 0.5ms土20% 無負載 |
150ns - 45/+45ns into 50 ohm負載 150ns - 45/+45ns into 1,000 ohm負載 |
|||||||
|
源阻抗 |
2Ω，4Ω，10Ω，30Ω，50Ω |
50Ω |
|||||||
|
試驗次數 |
1-9999 |
脈沖群個數 |
1-200個 |
||||||
|
DUT電壓監控 |
10:1 |
||||||||
|
DUT電流監控 |
10A:1V |
||||||||
|
脈沖間隔 |
0.2s-60s(其中最小間隔根據輸出電壓) |
測試與控制（觸發電路） |
|||||||
|
觸發電路 |
自動觸發 |
自動釋放脈沖 |
觸發脈沖群 |
自動、手動、外部觸發 |
|||||
|
手動觸發 |
手動釋放單個脈沖 |
脈沖群間隔時間 |
50ms-999ms |
||||||
|
外部觸發 |
外部觸發釋放單個脈沖 |
脈沖頻率 |
0.1kHz-200kHz |
||||||
|
測試持續時間 |
1s-50000s |
||||||||
|
電池開關觸發 |
關閉時間在10-400ms內可選 |
輸出 |
直接輸出 |
通過50Ω同軸連接器（適用于連接電容耦合鉗的測試） |
|||||
|
輸出 |
被試設備供電 |
輸出端口 |
耦合方式 |
到電瓶正極（用于供電線路測試） |
|||||
|
耦合 |
到電瓶正極 |
CRO觸發 |
用于觸發示波器的5V觸發信號 |
||||||
|
去耦 |
通過二極管和電池供電開關 |
通用參數 |
|||||||
|
供電電壓 |
AC 110/220V，土10%，45-65Hz |
||||||||
|
串行接口 |
LAN以太網RJ45 |
環境溫度 |
15-35℃ |
||||||
|
外部觸發 |
常開接點，閉合觸發，BNC連接器 |
相對溫度 |
35%-85%RH（無凝露） |
||||||
|
外形尺寸 |
450 x600 x177mm(4U機柜) |
||||||||
|
重量 |
約20kg |
||||||||
|
標配內容 |
網絡 |
內置耦合/去耦網絡60V/30A最大電流可達100A |
|||||||
|
主機一臺、說明書、檢測報告、質保書、測試線、電源線、DUT電源線、接地線、用戶測試程序（用戶可自由編程）、標準測試程序（ISO 7637-2:2011標準等級1-4） |
輸入 |
被試設備供電 |
直流電壓從APS或APG或其他直流電源輸入 |
||||||
|
脈沖5，7 |
被試設備供電 |
||||||||
|
其它選配件 |
容性耦合鉗 |
輸出 |
從LDS200輸入 |
中央被試設備輸出端口 |
|||||
|
同軸輸出端口 |
連接符合ISO7637-3標準要求的電容耦合鉗 |
||||||||
|
用于脈沖校準的負載電阻 |
|||||||||
|
軟件（選配） |
計算機聯機控制軟件AUTO Lab 支持windows XP and Windows 7，它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序；它能夠自動/手動識別所連接的AUTO Lab 測試設備并進行自動配置；基于模板的報告功能可以幫助用戶靈活地生成測試報告。 |
||||||||
