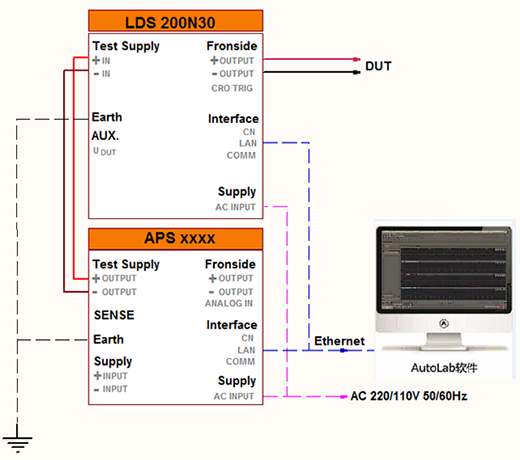

測試連接示意圖1：

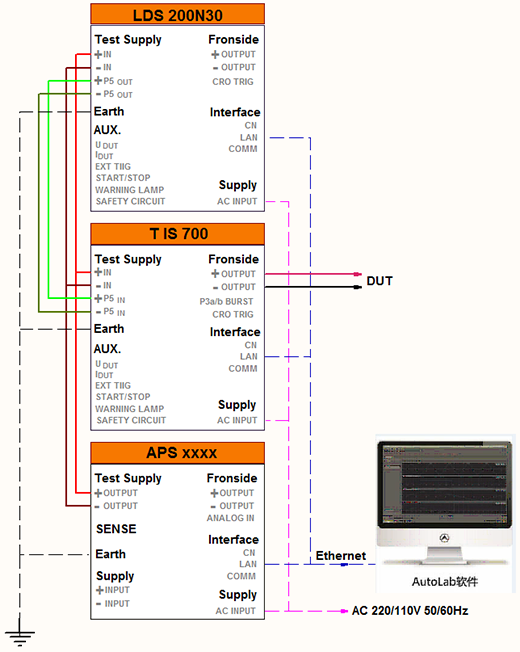

測試連接示意圖2：
|
技術參數 |
|
|
ISO16750-2 TEST A/B,可滿足ISO 7637-2 P5a/P5b |
|
|
脈沖幅度 |
30-210V |
|
箱位電壓 |
15-100V |
|
阻抗(Ri) |
0.5-40Ω，0.1Ω可調 |
|
脈沖上升時間 |
5-10ms （自由模式下1-10ms可調，分辨率1ms） |
|
脈沖持續時間 |
40-400ms，1ms可調 |
|
脈沖重復時間 |
15-600s，（1s可調）取決于脈沖能量 |
|
脈沖輸出模式 |
單次、連續、程序控制1-9999 |
|
輸出 |
可連接至TIS 700瞬變脈沖干擾模擬器 |
|
耦合 |
耦合到電池正極 |
|
去耦 |
內置二極管 |
|
被試設備供電 |
最高60V |
|
被試設備供電 |
最大30A、50A、100A、200A |
|
CRO |
觸發示波器5V TTL信號 |
|
串行接口 |
LAN以太網RJ45 |
|
通用參數 |
|
|
供電電壓 |
AC 110/220V, ±10%,45-65Hz |
|
環境溫度 |
15 - 35℃ |
|
外形尺寸 |
450×600×266mm(6U機柜) |
|
重量 |
約33Kg |
|

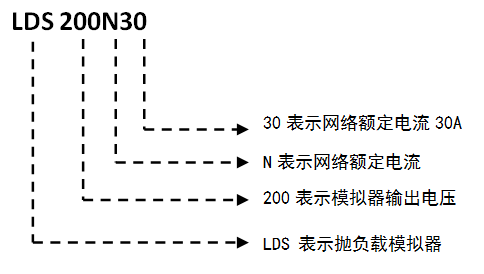

選型 |
|
|
LDS 200N30 |
被試設備供電最高60V/30A |
|
LDS 200N50 |
被試設備供電最高60V/50A |
|
LDS 200N75 |
被試設備供電最高60V/75A |
|
LDS 200N100 |
被試設備供電最高60V/100A |
|
LDS 200N200 |
被試設備供電最高60V/200A |
|
隨機標配 |
|
主機一臺、說明書、檢測報告、測試線、保險絲 |
|
軟件（選配） |
|
計算機聯機控制軟件AUTO Lab 支持windows XP and Windows7及以上，它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序； 它能夠自動/ 手動識別所連接的Auto Lab測試設備并進行自動配置； 基于模板的報告功能可以幫助用戶靈活地生成測試報告。 |
