APS xxxxDSR系列配置了四象限雙極性放大器，模擬線束上各種電壓變化現象，能夠產生電壓跌落、短時中斷等各種電壓變化，輸出內阻可以調節。內置信號源，用戶可通過PC軟件編輯輸出任意波。也可作為電池供電模擬和直流電壓源使用。在實驗室測試時，APS xxxxDSR替換車輛蓄電池，產生Pulse 2b、Pulse 4、正弦波噪聲和其它復雜電壓變化波形。非常適合ISO 7637/16750傳導瞬態測試。同時APS xxxxDSR系列符合眾多國際/國家標準和汽車廠家標準要求。作為強大的直流電源，支持12V、24 V、42 V、24 V和48 V系統汽車測試。
特點：
>四象限雙極性電源
>輸出阻抗可調
>最高測試電壓可達80 V
>最大測試電流可達100 A
>電壓壓降自動補償功能
>輸出頻率最高可達到300 kHz的高帶寬
>內置信號源可編輯任意波
>支持AC電壓、電流閉環試驗
>可模擬多種供電波形，如迭加噪聲等
>以太網、RJ45接口，用于PC遠程控制、打印測試報告
>輸出電壓、電流監測/保護功能

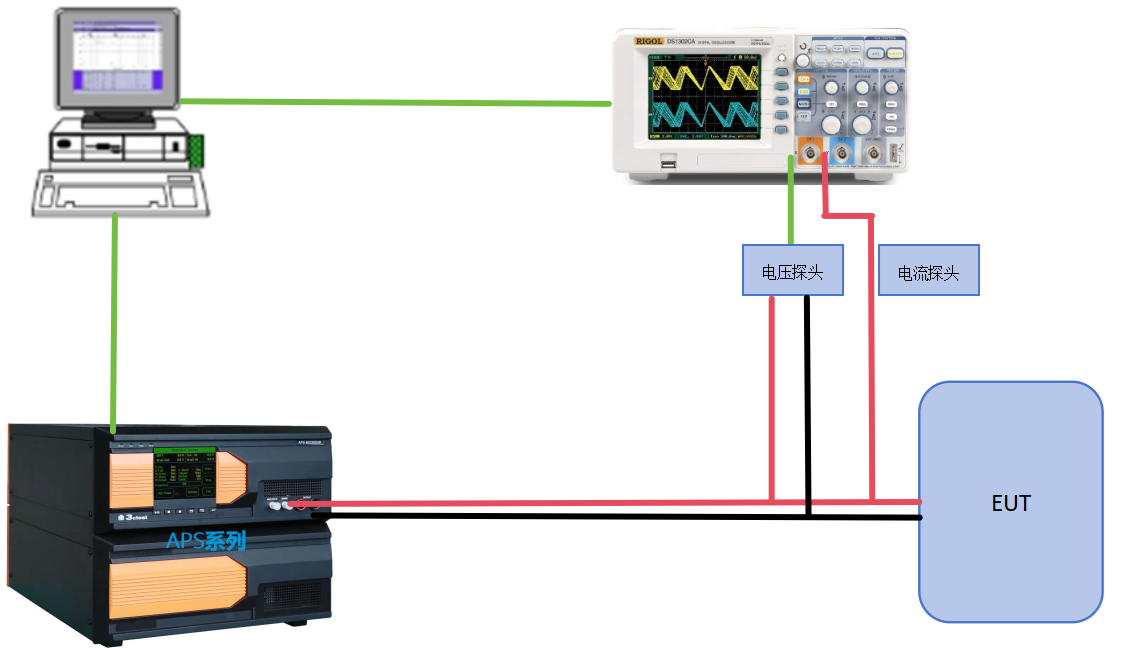

系統整體連接圖：
ISO 16750-2 2023 掃頻閉環布置圖：
儀器命名規則如下，以APS 80I100DSR舉例：
APS ：電源電壓變化模擬器；
80 ：最大電壓80V；40：40V、60：60V；
I ：代表負電壓的等級，D：0V、E：-15V、F：-20V、G：-40V、H：-60V、I：-80V；
100 ：輸出電流等級，可分為10A、30A、50A、100A；
D ：四象限、雙極性電源（型號中不帶D則為單極性電源）；
S ：內置AWG信號源（型號中不帶S則為無內置信號源）；
R ：輸出阻抗可調（型號中不帶R則為輸出阻抗不可調）。
|
技術參數 |
||||
|
APS 40G30DSR |
||||
|
輸出電壓 |
-40 V - +40 V |
|||
|
輸出電流 |
Max 30 A，連續 |
|||
|
峰值電流 |
60 A，持續時間大于 200 ms |
|||
|
頻率范圍 |
DC - 300 kHz 全頻段信號，分辨率：0.01Hz，精度：± 5% |
|||
|
Vpp |
Max 32 V（DC - 300 kHz） |
精度 |
＜ 3V ± 0.1 V ≥ 3V ± 0.2 V |
|
|
Ipp |
Max 60 A |
|||
|
APS 80I100DSR |
||||
|
輸出電壓 |
-80 V - +80 V |
|||
|
輸出電流 |
Max 100 A，連續 |
|||
|
峰值電流 |
200 A，持續時間大于200 ms |
|||
|
頻率范圍 |
DC - 300 kHz 全頻段信號，分辨率：0.01Hz，精度：± 5% |
|||
|
Vpp |
Max 32 V（DC - 300 kHz） |
精度 |
＜ 3V ± 0.1 V ≥ 3V ± 0.2 V |
|
|
Ipp |
Max 200 A |
|||
|
內部信號源 |
||||
|
頻率范圍 |
DC - 500 kHz |
|||
|
波形類型 |
DC波形、斜波、三角波、正弦波、方波、掃頻波、指數波、示波器存儲數據波形、用戶自定義編輯波形，不規則無規律任意波 |
|||
|
可設波形參數 |
幅度、持續時間、頻率、DC偏移、整流、周期占空比、相位角，觸發 |
|||
|
幅度和偏置變化 |
靜態，線性，對數 |
|||
|
頻率變化 |
靜態，線性，對數 線性步進范圍：10 Hz ～ 10 kHz |
|||
|
開始、結束相位控制 |
0 ～ 359°，1°步進設置 |
|||
|
整流 |
無，正，負，橋式整流 |
|||
|
引入文件類型 |
CSV |
|||
|
引入文件波形點數 |
8k |
|||
|
構成波形的片段 |
每個波形可達1000個片段，每個片段可由若干種類波形構成 |
|||
|
段持續時間 |
DC波形 ：10 μs - 299h 三角波、正弦波、方波、掃頻波：1ms - 299h 指數波、示波器存儲數據波形：0.001s - 20s |
|||
|
次數 |
1- 9999次 |
|||
|
通用參數 |
||||
|
模擬信號輸入 |
BNC，0 ～±10 V（根據實際儀器配置，最高0 ～±10 V） |
|||
|
Sense信號輸入 |
BNC |
|||
|
源阻抗 |
10 mΩ ~ 200 mΩ（10 mΩ步進）/無內阻 |
|||
|
電壓補償精度 |
± 0.1 V |
|||
|
電壓補償最大值 |
4 V |
|||
|
電壓偏移 |
＞90%，恢復時間＜10 μs |
|||
|
電壓波動 |
Ur＜0.2 Vpp |
|||
|
升壓時間 |
＜3 μs/10 μs（12 V DC到13 V DC；0 V到 Vmax DC） |
|||
|
串行接口 |
LAN以太網及RJ45 |
|||
|
外部信號放大比例 |
1:10 |
|||
|
環境溫度 |
15 ～35 ℃ |
|||
|
|
APS 40xxDSR |
APS 80xxDSR |
||
|
供電電壓 |
AC 220 V，±10%， 45-65 Hz |
AC 380 V，±10%， 45-65 Hz |
||
|
尺寸 |
19英寸/8U |
35U |
||
|
重量 |
約37 kg |
約150 kg |
||
|
標配 |
|
測試線、電源線、接地線、保險絲（備用件）、說明書、出廠報告。 |
|
選配附件 |
|
1、PC控制軟件AutoLab 計算機聯機控制軟件AutoLab 支持 Windows 7/Windows8/Windows10/Windows11,它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序； 用戶可自定義任意波形（標準庫以外）； 它能夠自動/手動識別所連接的AutoLab測試設備并進行自動配置； 基于模板的報告功能可以幫助用戶靈活地生成測試報告。 |
|
2、負電壓等級除了D、E、F、G、H、I以外其他可定制。 |
|
3、示波器TEK MDO 3000系列/TEK MDO 30系列 |
