CWS 2000C&CWS 2000S多功能雷擊浪涌測試系統是為了模擬浪涌脈沖干擾現象而專門設計的一款高端測試設備， CWM 系列模塊能夠產生1.2/50 μs、8/20 μs高壓脈沖波形， TSM 系列模塊能夠產生10/700μs、5/320 μs高壓脈沖波形、VWM系列模塊能夠產生各類電壓脈沖波形、ICM系列模塊能夠產生各類電流脈沖波形。滿足IEC 61000-4-5等標準要求。
CWS 2000C &CWS 2000S性能完全滿足歐盟CE認證及CCC認證對受試設備的抗擾度測試要求。
特點：
> 5.7寸彩色觸摸屏前面板操作
> 脈沖電壓最高可達20.0 KV
> 模塊化設計，更換、操作便捷
> 滿足IEC 61000-4-5、GB/T 17626.5等標準要求
> 浪涌電壓、電流監測LCD顯示
> 測試排程功能，操作簡單
|

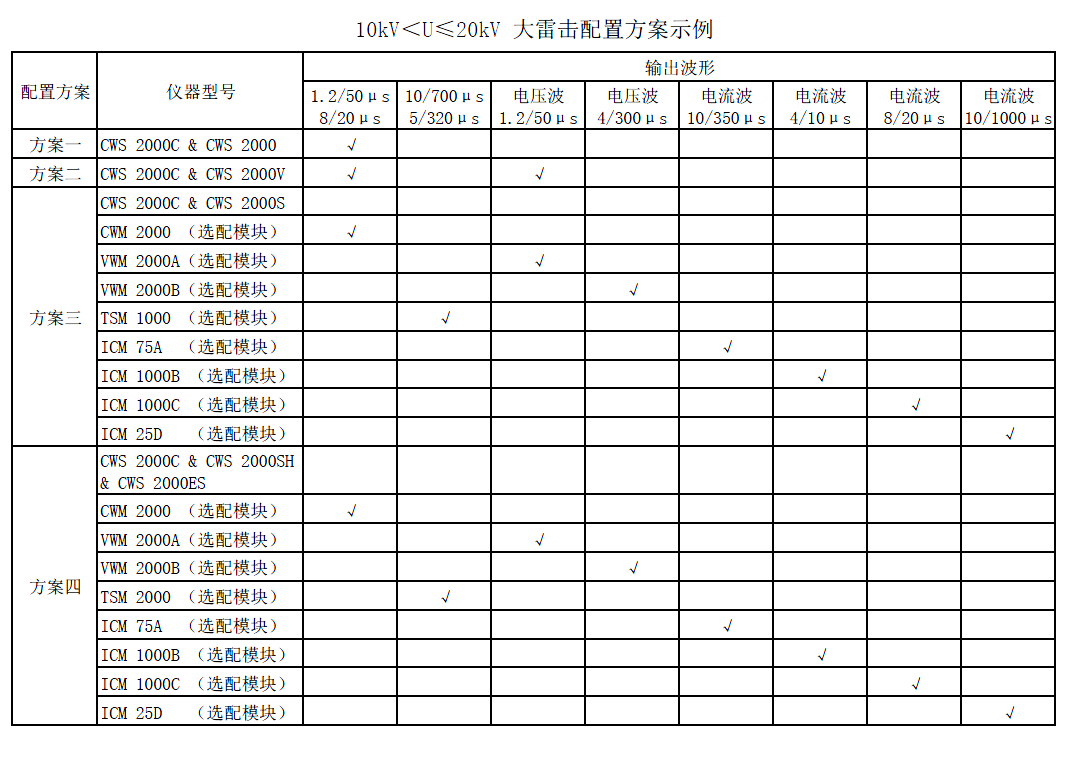

儀器介紹 |
|
|
CWS 2000C |
雷擊浪涌控制模塊 |
|
CWS 2000S |
多功能雷擊浪涌發生器 |
|
CWM 系列 |
1.2/50us組合波模塊 |
|
TSM 系列 |
10/700us組合波模塊 |
|
VWM 系列 |
各類電壓波模塊 |
|
ICM 系列 |
各類電流波模塊 |
|
CWM 系列技術參數 |
|
|
測試電壓范圍 |
0.5 kV ~ 15.0 kV（20.0 kV）± 10% |
|
電壓上升時間 |
1.2 μs± 30% |
|
電壓持續時間 |
50 μs± 20% |
|
測試電流范圍 |
0.25 kA ~ 7.5 kA（10.0 kA）± 10% |
|
電流上升時間 |
8 μs± 20% |
|
電流持續時間 |
20 μs± 20% |
|
輸出阻抗 |
2 ohm |
|
極性 |
正，負，先正后負 |
|
實驗間隔時間 |
8 s ~ 99 s(最短時間取決于實驗電壓) |
|
電壓峰值檢測 |
前面板BNC輸出:2000 V : 1 V；液晶屏顯示測量值 |
|
電流峰值檢測 |
前面板BNC輸出:500 A : 1 V；液晶屏顯示測量值 |
|
實驗次數 |
1 ~ 999次 |
|
觸發方式 |
自動、手動、外觸發輸入 |
|
實驗模式 |
實驗參數進行排程設置 |
|
注：CWM 1500對應15kV；CWM 2000對應20kV |
|
|
TSM 1000技術參數 |
|
|
測試電壓范圍 |
0.5 kV ~ 10.0 kV± 10% |
|
電壓上升時間 |
10 μs± 30% |
|
電壓持續時間 |
700 μs± 20% |
|
電流上升時間 |
5 μs± 20% |
|
電流持續時間 |
320 μs± 20% |
|
輸出阻抗 |
15 ohm、40 ohm |
|
極性 |
正，負，先正后負 |
|
實驗間隔時間 |
11 s ~ 99 s(最短時間取決于實驗電壓) |
|
實驗次數 |
1 ~ 999次 |
|
觸發方式 |
自動、手動、外觸發輸入 |
|
實驗模式 |
實驗參數進行排程設置 |
|
VWM系列技術參數 |
|
|
測試電壓范圍 |
0.5 kV ~ 15.0 kV（20kV）± 10% |
|
VWM xxxxA |
1.2 μs± 30%、50 μs± 20%電壓波 |
|
VWM xxxxB |
4 μs± 30%、300 μs± 20%電壓波 |
|
VWM xxxxC |
10 μs± 30%、200 μs± 20%電壓波 |
|
極性 |
正，負，先正后負 |
|
實驗間隔時間 |
8 s ~ 99 s(最短時間取決于實驗電壓) |
|
實驗次數 |
1 ~ 999次 |
|
觸發方式 |
自動、手動、外觸發輸入 |
|
實驗模式 |
實驗參數進行排程設置 |
|
注：xxxx標識電壓等級，1500對應15kV，2000對應20kV |
|
|
ICM系列技術參數 |
|
|
ICM 75A |
|
|
充電電壓范圍 |
0.5 kV ~ 10.0 kV± 10% |
|
測試電流范圍 |
40 A～750 A±10% |
|
波形參數 |
10 μs（-10%~+100%），350 μs±20% |
|
輸出阻抗 |
13Ω |
|
ICM 1000B |
|
|
充電電壓范圍 |
0.5 kV ~ 10.0 kV± 10% |
|
測試電流范圍 |
0.5 kA～10.0 kA±10% |
|
波形參數 |
4 μs±10%，100 μs±10% |
|
輸出阻抗 |
1Ω |
|
ICM 1000C |
|
|
充電電壓范圍 |
0.5 kV ~ 5.0 kV± 10% |
|
測試電流范圍 |
1.0 kA～10.0 kA±10% |
|
波形參數 |
8 μs±10%，20 μs±10% |
|
輸出阻抗 |
0.5Ω |
|
ICM 25D |
|
|
充電電壓范圍 |
0.5 kV ~ 10.0 kV± 10% |
|
測試電流范圍 |
12.5 A～250 A±10% |
|
波形參數 |
10 μs（-10%~+100%），1000 μs±20% |
|
輸出阻抗 |
40Ω |
|
極性 |
正，負，先正后負 |
|
實驗間隔時間 |
11 s ~ 99 s(最短時間取決于實驗電壓) |
|
實驗次數 |
1 ~ 999次 |
|
觸發方式 |
自動、手動、外觸發輸入 |
|
實驗模式 |
實驗參數進行排程設置 |
|
通用參數 |
|
|
顯示屏 |
5.7英寸TFT彩色觸摸屏 |
|
工作電壓范圍 |
AC 110 V / 220 V，±10%，50/60 Hz（國內默認AC 220 V） |
|
保險絲 |
6 A |
|
最大功耗 |
200 W |
|
用戶存儲空間 |
無窮（PC） |
|
通訊方式 |
以太網、RJ45 |
|
失效檢測 |
失效時前面板LCD顯示、并中斷儀器工作 |
|
檢測輸出方式 |
標準1米同軸線 |
|
機箱尺寸 |
CWS 2000C 4U CWS 2000S 8U |
|
可配套機柜 |
兩臺機箱可放置于19英寸22/35U標準機柜中 |
|
儀器重量 |
CWS 2000C 約18kg CWS 2000S 約32kg |
|
溫度范圍 |
15 ~ 35 ℃ |
|
濕度范圍 |
45% ~ 75% |
|
氣壓范圍 |
86 kPa～106 kPa |
隨機標配
測試線、電源線、保險絲、CN 25線、同軸電纜、接地線、檢測報告、說明書
選配附件
1. Surge耦合去耦網絡，滿足IEC61000-4-5
SPN系列：可定制SPN系列外置耦合/去耦網絡
2. 信號線/通訊線測試用耦合/去耦網絡 IEC61000-4-5
CDN 405系列（定制）
3. 寬帶電流監測鉗 型號：CM 0302M
4. 脈沖磁場轉換器: PMC1200
IEC 61000-4-9
5. 磁場線圈：TCXS111單匝線圈 1 m X 1
m IEC61000-4-8
6. PC控制軟件Corelab
支持Windows 7 、Windows 8 and Windows 10，使用方便、用戶界面美觀、直觀，各項操作功能及標準庫使用使用戶可以輕松完成自定義測試程序；測試設備并進行自動配置，幫助用戶靈活生成測試報告
