> 可根據客戶需求定制；

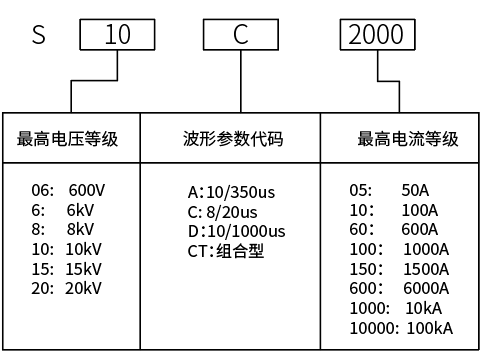

命名規則
|
技術參數---S10C2000 |
|
|
測試電流范圍 |
1 kA ~ 20 kA, ±10% |
|
充電電壓 |
0.5 kV ~ 10 kV |
|
電流波形 |
上升時間（1.25*Tr）: 8 μs ± 10% |
|
持續時間（1.18*Tw）: 20 μs ± 10% |
|
|
輸出極性 |
正極、負極、正負交替 |
|
源輸出阻抗 |
0.5 Ω |
|
重復率（單次脈沖時間） |
5 s ~ 1000 s（最短時間取決于實驗電壓） |
|
試驗次數 |
1~ 10000 |
|
相位同步 |
0° ~ 360°（45 Hz ~ 65 Hz） |
|
脈沖電流監測（BNC輸出） |
500 A：1 V |
|
觸發方式 |
手動、自動、外部觸發 |
|
尺寸 |
19英寸6U |
|
儀器重量 |
約50 kg |
|
技術參數---S10C4000 |
|
|
測試電流范圍 |
2 kA ~ 40 kA, ±10% |
|
充電電壓 |
0.5 kV ~ 10 kV |
|
電流波形 |
上升時間（1.25*Tr）: 8 μs ± 10% |
|
持續時間（1.18*Tw）: 20 μs ± 10% |
|
|
輸出極性 |
正極、負極、正負交替 |
|
源輸出阻抗 |
0.25 Ω |
|
重復率（單次脈沖時間） |
5 s ~ 1000 s（最短時間取決于實驗電壓） |
|
試驗次數 |
1~ 10000 |
|
相位同步 |
0° ~ 360°（45 Hz ~ 65 Hz） |
|
脈沖電流監測（BNC輸出） |
500 A：1 V |
|
觸發方式 |
手動、自動、外部觸發 |
|
尺寸 |
19英寸6U*2 |
|
儀器重量 |
約100 kg |
|
技術參數---S10C6000 |
|
|
測試電流范圍 |
3 kA ~ 60 kA, ±10% |
|
充電電壓 |
0.5 kV ~ 10 kV |
|
電流波形 |
上升時間（1.25*Tr）: 8 μs ± 10% |
|
持續時間（1.18*Tw）: 20 μs ± 10% |
|
|
輸出極性 |
正極、負極、正負交替 |
|
源輸出阻抗 |
0.166 Ω |
|
重復率（單次脈沖時間） |
5 s ~ 1000 s（最短時間取決于實驗電壓） |
|
試驗次數 |
1~ 10000 |
|
相位同步 |
0° ~ 360°（45 Hz ~ 65 Hz） |
|
脈沖電流監測（BNC輸出） |
外置選配 |
|
觸發方式 |
手動、自動、外部觸發 |
|
尺寸 |
19英寸35U |
|
儀器重量 |
約150 kg |
|
技術參數---S10C8000 |
|
|
測試電流范圍 |
4 kA ~ 80 kA, ±10% |
|
充電電壓 |
0.5 kV ~ 10 kV |
|
電流波形 |
上升時間（1.25*Tr）: 8 μs ± 10% |
|
持續時間（1.18*Tw）: 20 μs ± 10% |
|
|
輸出極性 |
正極、負極、正負交替 |
|
源輸出阻抗 |
0.166 Ω |
|
重復率（單次脈沖時間） |
5 s ~ 1000 s（最短時間取決于實驗電壓） |
|
試驗次數 |
1~ 10000 |
|
相位同步 |
0° ~ 360°（45 Hz ~ 65 Hz） |
|
脈沖電流監測（BNC輸出） |
外置選配 |
|
觸發方式 |
手動、自動、外部觸發 |
|
尺寸 |
19英寸35U |
|
儀器重量 |
約200 kg |
|
通用參數 |
|
|
顯示屏 |
5.7英寸TFT觸摸屏 |
|
工作電源范圍 |
交流110 V/220 V（±10%），50 Hz /60 Hz（大陸默認：220 V） |
|
保險絲 |
6 A |
|
最大功耗 |
500 W |
|
通訊方式 |
以太網LAN、RJ45 |
|
外部控制方式 |
25針并口線 |
|
外部觸發輸入 |
BNC, 5 V TTL 節點常開，內部電路閉合時示波器可觸發本產品。 |
|
運行控制輸入 |
BNC, 5 V TTL |
|
失效檢測 |
失效時前面板LCD顯示，并中斷儀器工作 |
|
儀器工作狀態指示 |
前面板LED指示、LCD顯示 |
|
儀器接地連接方式 |
使用扁平接地線 |
|
監測輸出方式 |
標準1米同軸線 |
|
環境溫度 |
15 ℃ ~ 35 ℃ |
|
相對濕度 |
45% ~ 75% |
|
大氣壓力 |
86 kPa ~ 106 kPa |
|
附件 |
|
|
使用說明書， 測試線，接地線，三芯電源線，保險絲（備用件），同軸電纜 |
|
|
選購件 |
|
|
十路循環分配網絡 |
SPN 10 |
|
耦合去耦網絡 |
CPN 4516S (其它帶載能力可定制) |
|
隔離變壓器 |
DG-4.4 KVA |
|
電流互感器 |
CM 0220M |
|
測量軟件 |
MAS 3000 |
|
遠程控制軟件 |
Corelab |
