LFS 800是一臺低頻信號源，能夠產生正弦信號。LFS 800由AutoLab進行控制，也可以產生非正弦信號和定制信號。
此外，配合輻射環或赫姆霍茲線圈，LFS 800還可以用于產生磁場，能夠滿足ISO 11452-8的要求。
特點：
> 產生頻率最高250 kHz的正弦信號
> 內置低頻放大器，800W
> 輸出電壓最高120V p-p，42V均方根值
> 輸出電流最大21A均方根值
> 直流偏置電壓可編輯
> 通過系統總線接口由AutoLab控制
> 集成了電壓表10Hz-250kHz（選件）

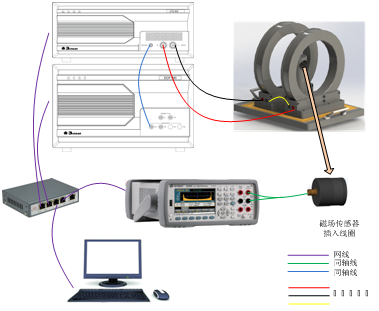

系統測試連接示意圖：
|
放大器LFS 800技術參數 |
|
|
頻率范圍 |
DC-250 kHz |
|
輸出功率 |
800W |
|
輸出最高電壓 |
120V p-p，42V均方根值 |
|
輸出最大電流 |
30A(最大電流21A均方根值) |
|
輸出阻抗 |
30m ohm@1kHz |
|
保護 |
短路保護 |
|
過熱保護 |
|
|
信號源DCP 800技術參數 |
|
|
頻率范圍 |
DC，10Hz – 250 kHz（正弦） |
|
輸出電壓 |
+/- 10V |
|
直流偏置 |
0-10V，可編輯，控制外置直流放大器 |
|
通用參數 |
|
|
供電電壓 |
AC 110V/220V,±10%，50/60Hz（大陸地區默認AC 220V 50Hz） |
|
輸入功率 |
最大500W |
|
溫度范圍 |
15-35℃ |
|
濕度范圍 |
45%-75% |
|
尺寸 |
4U+6U |
|
重量 |
約18kg |
|
隨機標配 |
|
|
測試線、電源線、保險絲、說明書 |
|
|
系統選型 |
|
|
低頻功率放大器 |
LFS 800 |
|
信號源 |
DCP 800 |
|
輻射環 TBR 100 |
符合Ford EMC-CS-2009.1 RI 140 |
|
磁場傳感器 TBM 100 |
用于測量磁場強度 |
|
交流赫姆霍茲線圈 TYXH 03100 |
頻率范圍：15Hz-150kHz 最大磁場強度：≥1000A/m@1kHz ≥10A/m@150kHz |
|
直流赫姆霍茲線圈 TYXH 1300 |
頻率范圍：DC 最大磁場強度：≥3000A/m |
|
輻射環TBR 300 |
頻率范圍：DC 最大磁場強度：≥3000A/m |
|
數字萬用表 |
DM3068 |
|
磁場探頭固定支架 |
TBZJ |
|
PC控制軟件AutoLab 支持windows XP and Windows 7 Windows 10,它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序；用戶可自定義任意波形（標準庫以外）； 它能夠自動/手動識別所連接的AUTO Lab測試設備并進行自動配置；基于模板的報告功能可以幫助用戶靈活地生成測試報告。 |
|
