VSG 335（XXX）電壓沖擊模擬器基于公司第三代控制平臺，依據客戶測試需求定制開發的1.2/50μs電壓沖擊模擬器。本產品適用于脈沖耐壓測試領域，主要用于組件和單元的絕緣、耐壓等電性能的浪涌測試，可滿足IEC 61180-1，IEC 61180-2，IEC 60335-1、GB 4706.1等標準要求。
特點：
> 5.7寸彩色觸摸屏前面板操作；
> 測試電壓最高可達30 kV（不同設備有所區別，可根據客戶需求定制）；
> 多款輸出阻抗可選（不同設備有所區別，可根據客戶需求定制）；
> 被試品漏電電流擊穿報警功能；

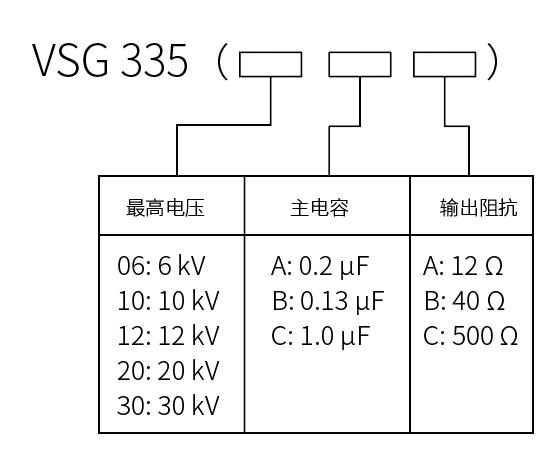

選型指南
|
VSG 335(20CAC)技術參數 |
|
|
測試電壓范圍 |
1 kV ~ 20 kV，±3% |
|
波前時間 |
1.2 μs±30% |
|
半峰值時間 |
50 μs±20% |
|
源輸出阻抗 |
12Ω、500Ω |
|
被試品擊穿漏電流 |
300 mA ~1200 mA |
|
輸出極性 |
正、負 |
|
脈沖周期 |
5 s ~ 99 s |
|
試驗次數 |
1 ~ 10000 次 |
|
觸發方式 |
自動、手動、外部觸發 |
|
VSG 335(30BC)技術參數 |
|
|
測試電壓范圍 |
3 kV ~ 30 kV，±3% |
|
波前時間 |
1.2 μs±30% |
|
半峰值時間 |
50 μs±20% |
|
源輸出阻抗 |
500Ω |
|
輸出極性 |
正、負 |
|
脈沖周期 |
5 s ~ 99 s |
|
試驗次數 |
1 ~ 10000 次 |
|
觸發方式 |
自動、手動、外部觸發 |
|
通用參數 |
|
|
顯示屏 |
5.7英寸TFT觸摸屏 |
|
工作電源范圍 |
AC 110 V/220 V±10%，50 Hz/60 Hz±5% （大陸地區默認AC 220 V 50 Hz） |
|
保險絲 |
6 A |
|
最大功耗 |
200 W |
|
機箱尺寸 |
19英寸4U |
|
儀器重量 |
約20 kg |
|
環境溫度 |
15 ℃ ~ 35 ℃ |
|
相對濕度 |
45% ~ 75% |
|
大氣壓力 |
86 kPa ~ 106 kPa |
|
附件 |
|
三芯電源線、說明書、測試線、接地線、保險絲、短接插頭 |
|
選配 |
|
PC控制軟件CoreLab 支持Windows XP/7/8/10操作系統，使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序、幫助用戶靈活地生產測試報告。 |
