DOS-CS116高頻阻尼瞬態脈沖發生器是為了滿足標準GJB 151A-97 CS116、GJB 151B-2013 CS116和MIL-STD-461E/F/G CS116而專門設計的一款高端發生器。該發生器可以產生頻率從10 kHz到100 MHz之間的6種阻尼正弦（余弦）波形。用于所有飛機、水面艦船、潛艇、空間及地面系統的互聯電纜和電源電纜的傳導敏感度試驗。
特點：
>5.7寸彩色觸摸屏前面板操作
>符合GJB 151A-97、GJB151B-2013 CS116以及MIL-STD-461 E/F/G CS116標準
>10 kHz到100 MHz 六種基本頻率
> 6合1輸出端口，操作簡便

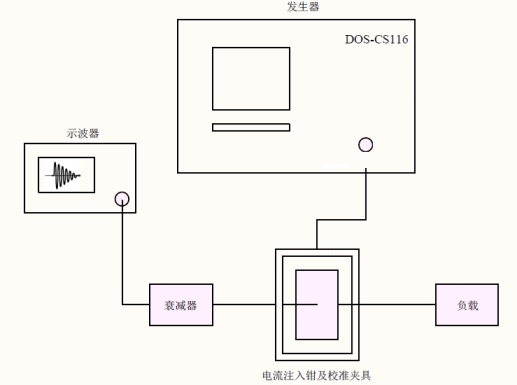

校準連接示意圖：

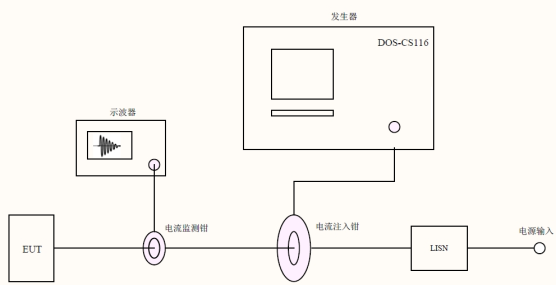

典型的測試連接示意圖：
|
主要技術參數 |
||
|
振蕩頻率（±10%） |
10 kHz 、100kHz 、1 MHz 、10 MHz、 30 MHz 、100 MHz |
|
|
最大測試電流 （環路阻抗100Ω） |
10kHz |
≥0.1A |
|
100kHz |
≥1A |
|
|
1MHz |
≥10A |
|
|
10MHz |
≥10A |
|
|
30MHz |
≥10A |
|
|
100MHz |
≥3A |
|
|
輸出阻抗 |
＜100Ω |
|
|
阻尼因子（Q） |
15±5 |
|
|
重復率 |
1s～9S |
|
|
輸出接口 |
N型 |
|
|
通用參數 |
||
|
工作電源 |
AC 110/220 V，土10%，50/60 Hz（大陸地區默認AC 220 V） |
|
|
環境濕度 |
45% ~ 75%RH（無凝露） |
|
|
相對溫度 |
15~35℃ |
|
|
外形尺寸 |
19英寸，6U |
|
|
重量 |
約26.5Kg |
|
|
附件 |
||
|
主機、說明書、檢測報告、質保書、測試線、電源線、接地線 |
||
|
電流注入鉗及校準夾具（必選） |
||
|
電流注入鉗BCIP-200
|
頻率范圍10kHz～200MHz 內徑φ40mm
|
|
|
校準夾具 BCICF-200
|
頻率范圍10kHz～200MHz |
|
|
注：本發生器僅匹配BCIP-200和BCICF-200及FCC相關產品。 |
||
|
選配附件 |
||
|
1. 高壓同軸負載HCL 50N
|
50Ω 5W DC ~ 200MHz |
|
|
2. 衰減器TFB 100
|
40±1.5dB 5W DC~400MHz |
|
|
3.寬帶電流監測鉗TWCM-200
|
頻率范圍10kHz~200MHz 內徑φ40mm |
|
|
4. LISN J50
|
最大連續電流 50A 阻抗 50μH+5Ω‖50Ω
|
|
|
5. LISN J200
|
最大連續電流 200A 阻抗 50μH+5Ω‖50Ω
|
|
